Keula- ja peräpotkurit
SRHP650 retract thruster hydraulic BA50
650kg thrust, 50cm³
-
PRO - VARIABLE SPEED CONTROL
Ett PRO™ bogpropellersystem gör att du kan använda just den effekt som krävs för din manöver. Den variabla hastighetskontrollen eliminerar onödigt ljud då du inte alltid behöver köra systemet 100% som är förknippat med ett standard på/av bogpropellersystem.
Med en dubbel uppsättning (för och akter) får du även den praktiska hållfunktion som gör att du kan ställa in ett konstant tryck som håller mot kaj.
-
PATENTED DESIGN
Sleipner återinvesterar för att utveckla och erbjuda den senaste tekniken inom marina framsteg. Patenterade unika produkter är revolutionerande och säljs exklusivt av Sleipner.
-
S-LINK™
S-Link™ är ett CAN-baserat system som används för kommunikation mellan Sleipners produkter ombord på båten.
- Kompakta och vattentäta kontakter
- Nyckel och färgkodade kontakter för att säkerställa korrekt och enkel installation
- Olika kabellängder, förlängare och T-kontakter gör systemet skalbart och flexibelt att installera
-
FLEXIBLE COUPLING
Flexibel koppling skyddar drivlinan genom att kompensera för felinriktning mellan elmotorns axel och växelhuset.
-
TWIN COUNTER-ROTATING PROPELLERS
Två motroterande propellrar är det som ger mest kraft vid rätt förhållande i en minimal tunneldiameter. Detta system har vi på våra större bogpropellrar för maximal effekt. Vårt sortiment av motroterande modeller är favoriten bland ledande yachts byggare.
Tuotekoodi: SRHP650/386TC-BA50
SRHP650 on tehokas ja innovatiivinen alaslaskettava keula-/peräpotkuri, joka on suunniteltu erilaisiin veneisiin, suurista purjeveneistä jahteihin ja nopeille matkustajalauttoihin. SRHP650:ssä on integroitu tehonsäätö järjestelmä ja se tarjoaa nopean ja suoraviivaisen asennusprosessin.
SRHP650 on rakennettu hydrodynamiikan kannalta optimoidulla ja patentoidulla vaihteistolla, ja sen tuottama työntövoima on vertansa vailla, jopa 650kg.
Tärkeimmät ominaisuudet:
- Jopa 650 kg:n työntövoima.
- Monipuolisia asennusvaihtoehtoja.
- Patentoitu, tilaa säästävä ja innovatiivinen muotoilu.
- Kaksi tunnelin lukitusjärjestelmä parantaa turvallisuutta.
Ominaisuudet
PRO - VARIABLE SPEED CONTROL
Ett PRO™ bogpropellersystem gör att du kan använda just den effekt som krävs för din manöver. Den variabla hastighetskontrollen eliminerar onödigt ljud då du inte alltid behöver köra systemet 100% som är förknippat med ett standard på/av bogpropellersystem.
Med en dubbel uppsättning (för och akter) får du även den praktiska hållfunktion som gör att du kan ställa in ett konstant tryck som håller mot kaj.
PATENTED DESIGN
Sleipner återinvesterar för att utveckla och erbjuda den senaste tekniken inom marina framsteg. Patenterade unika produkter är revolutionerande och säljs exklusivt av Sleipner.
S-LINK™
S-Link™ är ett CAN-baserat system som används för kommunikation mellan Sleipners produkter ombord på båten.
- Kompakta och vattentäta kontakter
- Nyckel och färgkodade kontakter för att säkerställa korrekt och enkel installation
- Olika kabellängder, förlängare och T-kontakter gör systemet skalbart och flexibelt att installera
FLEXIBLE COUPLING
Flexibel koppling skyddar drivlinan genom att kompensera för felinriktning mellan elmotorns axel och växelhuset.
TWIN COUNTER-ROTATING PROPELLERS
Två motroterande propellrar är det som ger mest kraft vid rätt förhållande i en minimal tunneldiameter. Detta system har vi på våra större bogpropellrar för maximal effekt. Vårt sortiment av motroterande modeller är favoriten bland ledande yachts byggare.
| Main power | Arvo |
|---|---|
| Power supply | Hydraulinen |
| System controller power | Arvo |
|---|---|
| Nominal voltage system controller | 24V DC |
| Recommended fuse rating system controller | 30A |
| Alarms | Arvo |
|---|---|
| Alarm notification | Via the product's control device |
| Thrust ratings | Arvo |
|---|---|
| Heavy duty thrust, nominal | 500kg / 1102lbs |
| Light duty thrust, nominal | 650kg / 1433lbs |
| Features | Arvo |
|---|---|
| Q-Propeller | Ei |
| Twin Propellers | Ei |
| Twin Counter Rotating Propellers | Kyllä |
| Gravity Feed Lubrication | Ei |
| Sealed Drive Lubrication | Ei |
| Galvanic Separation | Ei |
| IP - Ignition Protection | Ei |
| Variable Speed Control | Kyllä |
| S-Link | Kyllä |
| Overheat Protection | Ei |
| Flexible Coupling | Kyllä |
| Safe Start-Up / Child safety | Ei |
| Quick Stop | Ei |
| At Sea Gear Leg Oil Service | Ei |
| Hold Thrust | Ei |
| Patented Design | Kyllä |
| Physical properties | Arvo |
|---|---|
| Motor description | BA50 |

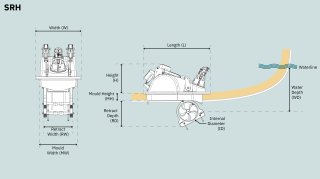

| Dimensions | Arvo |
|---|---|
| (K) Korkeus | 590mm / 23.23in |
| (P) Pituus | 1340mm / 52.76in |
| (L) Leveys | 800mm / 31.50in |
| (SH) Sisähalkaisija | 386mm / 15.20in |
| (WD min.) Minimum Water Depth | 386mm / 15.20in |
| ( T min.) Tunnelin seinän vähimmäispaksuus | 10mm / 0.39in |
| (T max.) Tunnelin seinän enimmäispaksuus | 15mm / 0.59in |
| (LS) Laskusyvyys | 355mm / 13.98in |
| (LL) Laskuleveys | 548mm / 21.57in |
| (ML) Muotin leveys | 651mm / 25.63in |
| (MK) Muotin korkeus | 148mm / 5.83in |
| Installation capability | Arvo |
|---|---|
| Keula asennusmahdollisuus | Kyllä |
| Perä asennusmahdollisuus | Kyllä |
| Alaslaskettava ominaisuus | Kyllä |
| Ulkoinen asennusmahdollisuus | Ei |
| Tunneli asennusmahdollisuus | Ei |
| Hydraulinen | Arvo |
|---|---|
| Cross over valve | Ei |
| Port specifications | Arvo |
|---|---|
| Port A/B | 3/4'' 600 PSI SAE J518/ISO 6162 Code 62 |
| Port thread | 3/8'' UNC-2B 20 deep |
| Drain port | 3/4'' - 16 UNF |
| Flow rates | Arvo |
|---|---|
| 60% Flow rate | 95L/min |
| 80% Flow rate | 110L/min |
| 100% Flow rate | 123L/min |
| Pressure rates | Arvo |
|---|---|
| 60% Pressure rate | 154Bar |
| 80% Pressure rate | 205Bar |
| 100% Pressure rate | 256Bar |
| Ideal vessel integration | Arvo |
|---|---|
| Typical vessel class | Moottorivene, Purjevene |
| Typical vessel size | 25-46m / 82-151ft |
| Product weight | Arvo |
|---|---|
| Net weight | 300kg / 661.39lbs |
-
DNV Type Approval Tunnel thruster
Product Specification Sheets, Conformity CertificateEnglantipdf -
Installation Manual, SRH (650)
Installation ManualEnglantipdf -
Service, Maintenance & Support, Legacy Fault Codes
Service, Maintenance and SupportEnglantipdf -
User Manual, SRHP-650
User ManualEnglantipdf -
Approval in Principle DNV SR Ø386 housing
Conformity CertificateEnglantipdf -
Safety and precautions manual Thrusters system
Safety and PrecautionsEnglantipdf -
SRHP650/386TC Open
CAD FileEnglantistp -
SRHP650/386TC Closed
CAD FileEnglantistp
SRHP650 retract thruster hydraulic BA50
Guide till navigering av reservdelar
Nedan ser du toppnivå av reservdelsenheter tillgängliga för dig. Om du önskar en komponent inom den presenterade enheten, klicka på namnetiketten under bilden för att komma till en detaljerad reservdelslista för den enheten. Om inga ytterligare reservdelar finns tillgängliga betyder det att den aktuella enheten måste köpas som en helhet på grund av service- eller installationskrav.
DIN 933 - M12 x 45
DIN 127 - A 12
DIN 125 - A 13
Hydraulic motor 50cc BentAxis
Kits
-
SM902754 50 1180 A
1 Retract mechanical
Centa str.12,std.60
Cylinder head cap screw
Motor bracket kit
Spring
Flat washer without chamfer
Cylinder head cap screw
Pretension ring
Upper drive shaft kit
Control unit
Lift actuator kit
Bevel pin
Actuator tip kit
Upper drive shaft scraper ring
Hex socket flat countersunk head screw
Dog clutch kit

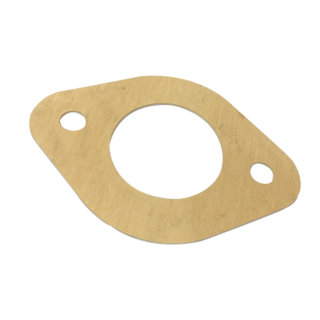

BSP gasket
DIN 908 w/ magnet
Lower drive shaft kit
Lifting arm kit
Twist ring kit

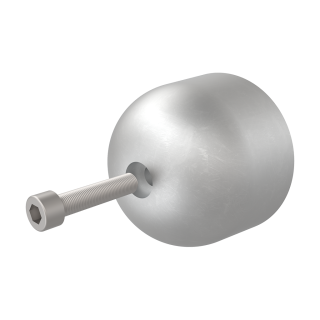

Anode kit
Tunnel
Rotary Shaft Lip Seal
Sliding washer
Arm tunnel lock
Rubber pad kit
Plate for tunnel lock
Flat washer without chamfer
Hex jam nut
Locking bolt Ø12
Lock actuator kit
2 Gearleg SH550 w/out propeller
DIN 933 - M16 x 100
Split spring washer
Låsemutter hals
O-ring 64,6x2,4
Lip seal, 35 x 47 x 7
DIN 3760 - A - 30 x 47 x 7 NBR Steel
Tetnings lokk
DIN 7991 - M3x8 A4
Hex lock nut
