- Retract mechanical SRV300 Common
Muut
Retract mechanical SRV300 Common
Tuotekoodi: 20 0651
30 625,00 €
(Ehdottu myyntihinta)
| Sparepart for | Arvo |
|---|---|
| Main products > Thrusters > DC > ERV | ERV300/300TC-48V ERV250/300TC-48V |
| Main products > Thrusters > Hydraulic > SRH | SRHP320/300TC-G19 SRHP320/300TC-G16 |
| Main products > Thrusters > DC > SR_SRV_SRL | SRVP300/300TC SRV300/300TC |
| Paino | Arvo |
|---|---|
| Net weight | 94kg / 207lbs |
Retract mechanical SRV300 Common
Guide till navigering av reservdelar
Nedan ser du toppnivå av reservdelsenheter tillgängliga för dig. Om du önskar en komponent inom den presenterade enheten, klicka på namnetiketten under bilden för att komma till en detaljerad reservdelslista för den enheten. Om inga ytterligare reservdelar finns tillgängliga betyder det att den aktuella enheten måste köpas som en helhet på grund av service- eller installationskrav.
+
-
⇔
PHOTO NOT AVAILABLE
2
DIN 912 - M4 x 12
Määrä 4
Bolt,Unbraco
PHOTO NOT AVAILABLE
3
Cable actuator
Tuotekoodi: 150050
Määrä 2
-1.png)
PHOTO NOT AVAILABLE
7
DIN 125 - A 13
Määrä 2
Washer
PHOTO NOT AVAILABLE
9
DIN EN ISO 1234 - 3,2x20
Määrä 4
Locking pin
PHOTO NOT AVAILABLE
10
Locking bolt
Tuotekoodi: 140003
Määrä 2
PHOTO NOT AVAILABLE
11
DIN 913 - M4 x 20
Määrä 1
Threaded pin
PHOTO NOT AVAILABLE
12
DIN 985 - M4x0,7
Määrä 1
Lock Nut
PHOTO NOT AVAILABLE
14
M4 x 25 A4
Määrä 2
Phililps pan head screw
PHOTO NOT AVAILABLE
15
DIN 127 - A 4
Määrä 2
Spring Lock Washer
PHOTO NOT AVAILABLE
16
DIN 125 - A 4,3
Määrä 2
Flat Washer
PHOTO NOT AVAILABLE
18
ISO 10642 - M4 x 30
Määrä 2
Screw
PHOTO NOT AVAILABLE
20
Cable SRV/SRH 300
Tuotekoodi: 150054
Määrä 1
1 Retract Horizontal Shaft Kit - 300mm
Below is a sub-level assembly of spare part groupings. If no additional spare parts are available,
it means that the current assembly group must be purchased as a whole due to service or installation requirements.
+
-
⇔
PHOTO NOT AVAILABLE
1
DIN 7991 - M4x12 A4
Määrä 4
Hex socket countersunk head cap screw
PHOTO NOT AVAILABLE
2
Parallel key DIN 6885
Tuotekoodi: 140149
Määrä 4
PHOTO NOT AVAILABLE
3
Lifting arm PS
Tuotekoodi: 135434
Määrä 1
PHOTO NOT AVAILABLE
4
DIN 125 - A 29
Tuotekoodi: 115004
Määrä 2
PHOTO NOT AVAILABLE
6
Lifting arm SB
Tuotekoodi: 135433
Määrä 1
PHOTO NOT AVAILABLE
7
Position marker
Tuotekoodi: 140197
Määrä 1
PHOTO NOT AVAILABLE
8
DIN 912 - M5 x 8
Määrä 2
Bolt Unbraco
2 Upper vertical drive shaft kit SRV300
Below is a sub-level assembly of spare part groupings. If no additional spare parts are available,
it means that the current assembly group must be purchased as a whole due to service or installation requirements.
+
-
⇔
PHOTO NOT AVAILABLE
1
DIN 912 - M6 x 20
Määrä 1
Bolt, Unbraco
PHOTO NOT AVAILABLE
2
DIN 125 - A 6,4
Määrä 1
Flat Washer
PHOTO NOT AVAILABLE
3
Tool for ball bearing mounting
Tuotekoodi: SM153210
Määrä 1
PHOTO NOT AVAILABLE
4
DIN 471 - 25x1,2
Tuotekoodi: 113003
Määrä 1
PHOTO NOT AVAILABLE
5
SKF 2RS1W 61805-2RS1
Tuotekoodi: SM-137108
Määrä 1
PHOTO NOT AVAILABLE
6
DIN 472 - 35 x 1,5
Tuotekoodi: 6 2047
Määrä 1
PHOTO NOT AVAILABLE
7
DIN 3760 - AS - 25 x 35 x 7 - NBR - Stainless
Tuotekoodi: SM155461
Määrä 2
PHOTO NOT AVAILABLE
8
Slide bearing
Tuotekoodi: SM155182
Määrä 1
PHOTO NOT AVAILABLE
9
Vertical drive shaft Assembly
Tuotekoodi: SM153092
Määrä 1
PHOTO NOT AVAILABLE
10
DIN EN ISO 1234 - 3,2x12
Määrä 1
Split lock pin
PHOTO NOT AVAILABLE
11
Lower drive shaft joint
Tuotekoodi: 140837
Määrä 1
PHOTO NOT AVAILABLE
12
DIN 7 - 10 x 32 m6
Määrä 2
Parallel pin
PHOTO NOT AVAILABLE
13
DIN 6885 - A 6 x 6 x 20
Määrä 1
Key
PHOTO NOT AVAILABLE
14
Pin Ø8 L46,2
Tuotekoodi: SM-143798
Määrä 1
3 Anode kit, aluminium aloy (Al-Zn-In)
Below is a sub-level assembly of spare part groupings. If no additional spare parts are available,
it means that the current assembly group must be purchased as a whole due to service or installation requirements.
+
-
⇔
PHOTO NOT AVAILABLE
1
Alu anode
Tuotekoodi: 10 9998
Määrä 1
PHOTO NOT AVAILABLE
2
Bolt
Määrä 1
DIN 912 - M6 x 30
4 Tunnel kit retract Ø300mm TC, complete
Below is a sub-level assembly of spare part groupings. If no additional spare parts are available,
it means that the current assembly group must be purchased as a whole due to service or installation requirements.
+
-
⇔
PHOTO NOT AVAILABLE
1
DIN EN ISO 1234 - 3,2x20
Määrä 2
Split lock pin
PHOTO NOT AVAILABLE
2
DIN 3771 - 48,9 x 2,62 - NBR
Määrä 2
O-ring
PHOTO NOT AVAILABLE
3
Turn ring Ø45
Tuotekoodi: 6 2140
Määrä 2
PHOTO NOT AVAILABLE
4
Wype Ring
Tuotekoodi: 140030
Määrä 2
PHOTO NOT AVAILABLE
5
Tunnel bracket
Tuotekoodi: 140833
Määrä 1
PHOTO NOT AVAILABLE
6
DIN EN ISO 1234 - 6,3x44
Määrä 2
Split lock pin
PHOTO NOT AVAILABLE
7
DIN EN ISO 1234 - 3,2x12
Määrä 1
Split lock pin
PHOTO NOT AVAILABLE
8
Ø8 x 46,2 mm
Määrä 1
Pin bolt
PHOTO NOT AVAILABLE
9
Lower drive shaft joint
Tuotekoodi: 140837
Määrä 1
PHOTO NOT AVAILABLE
10
DIN 7 - 10 x 32 m6
Määrä 2
Parallel pin
PHOTO NOT AVAILABLE
11
O-ring 12,5 x 1,8
Määrä 1
O-ring
PHOTO NOT AVAILABLE
12
Blind plug
Tuotekoodi: 75088
Määrä 1
PHOTO NOT AVAILABLE
14
Tunnel
Tuotekoodi: 140803
Määrä 1
PHOTO NOT AVAILABLE
16
Bushing for drive pins
Tuotekoodi: 140958
Määrä 1
5 Horizontal shaft sealing bushing kit
Below is a sub-level assembly of spare part groupings. If no additional spare parts are available,
it means that the current assembly group must be purchased as a whole due to service or installation requirements.
+
-
⇔
PHOTO NOT AVAILABLE
1
DIN EN ISO 1234 - 3,2x20
Tuotekoodi: 113005
Määrä 2
PHOTO NOT AVAILABLE
2
Sleeve bearing Ø50 ø45 L50
Tuotekoodi: 140060
Määrä 2
PHOTO NOT AVAILABLE
3
DIN 3771 - 48,9 x 2,62 - NBR
Tuotekoodi: 6 2141
Määrä 2
PHOTO NOT AVAILABLE
4
Turn ring Ø45
Tuotekoodi: 6 2140
Määrä 2
PHOTO NOT AVAILABLE
5
Wype Ring
Tuotekoodi: 140030
Määrä 2
PHOTO NOT AVAILABLE
6
Sleeve bearing Ø32 Ø28 L20
Tuotekoodi: 140019
Määrä 2
PHOTO NOT AVAILABLE
7
Thrust Washer Ø48 Ø28 W=1,5 8Igludur X)
Tuotekoodi: 140020
Määrä 4
PHOTO NOT AVAILABLE
8
DIN EN ISO 1234 - 6,3x44 (A4)
Tuotekoodi: 113006
Määrä 2
PHOTO NOT AVAILABLE
9
Pin Ø8 L46,2
Tuotekoodi: SM-143798
Määrä 1
PHOTO NOT AVAILABLE
10
DIN EN ISO 1234 - 3,2x12 (A4)
Tuotekoodi: 103012
Määrä 1
6 Retract ring kit Ø300mm
Below is a sub-level assembly of spare part groupings. If no additional spare parts are available,
it means that the current assembly group must be purchased as a whole due to service or installation requirements.
+
-
⇔
PHOTO NOT AVAILABLE
1
Sleeve bearing
Tuotekoodi: 140024
Määrä 2
PHOTO NOT AVAILABLE
2
Thrust washer
Tuotekoodi: 6 2083
Määrä 4
PHOTO NOT AVAILABLE
3
DIN 933 - M10 x 20 (A4)
Määrä 2
Hex Head Bolt
PHOTO NOT AVAILABLE
5
DIN 934 - M10 (A4)
Määrä 8
Nut
PHOTO NOT AVAILABLE
6
DIN 7991 - M10x70 A4
Määrä 4
Hexagon socket countersunk head cap screws
PHOTO NOT AVAILABLE
7
Connecting rod
Tuotekoodi: 140807
Määrä 2
PHOTO NOT AVAILABLE
8
Twist ring
Tuotekoodi: 140763
Määrä 2
PHOTO NOT AVAILABLE
9
DIN 125 - A 10,5 (A4)
Määrä 6
Washer
PHOTO NOT AVAILABLE
10
DIN 985 - M10x1,5 (A4)
Määrä 6
Lock Nut
7 Gearleg SRV300 replacement kit
Below is a sub-level assembly of spare part groupings. If no additional spare parts are available,
it means that the current assembly group must be purchased as a whole due to service or installation requirements.
+
-
⇔
PHOTO NOT AVAILABLE
4
Bushing for drive pins
Tuotekoodi: 140958
Määrä 1

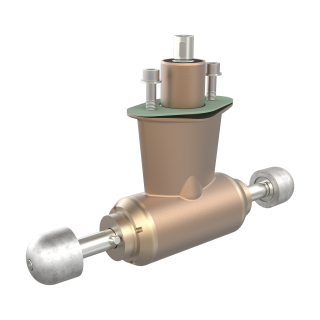

8 Gearleg SRV300TC w/out propeller
Below is a sub-level assembly of spare part groupings. If no additional spare parts are available,
it means that the current assembly group must be purchased as a whole due to service or installation requirements.
+
-
⇔
PHOTO NOT AVAILABLE
1
DIN 912 - M10 x 60
Määrä 2
Bolt, Unbraco
PHOTO NOT AVAILABLE
2
DIN 127 - A 10
Määrä 2
Spring lock washer
PHOTO NOT AVAILABLE
3
DIN 125 - A 10,5
Määrä 2
Washer
PHOTO NOT AVAILABLE
5
Bolt w/copper gasket
Tuotekoodi: 10 1220
Määrä 1
PHOTO NOT AVAILABLE
7
DIN 125 - A 17
Määrä 2
Washer
PHOTO NOT AVAILABLE
8
DIN 985 - M16x2
Määrä 2
Lock Nut
9 Service kit retract 300mm
Below is a sub-level assembly of spare part groupings. If no additional spare parts are available,
it means that the current assembly group must be purchased as a whole due to service or installation requirements.
+
-
⇔
PHOTO NOT AVAILABLE
1
Wyper ring
Tuotekoodi: 141063
Määrä 1
PHOTO NOT AVAILABLE
2
O-ring 41,28x3,53
Määrä 1
--
PHOTO NOT AVAILABLE
3
DIN 3760 - AS - 40 x 50 x 7 - NBR - Stainless
Tuotekoodi: SM167034
Määrä 2
PHOTO NOT AVAILABLE
4
Inverted Internal Circlip DIN 5008 50x2
Tuotekoodi: 141265
Määrä 1
PHOTO NOT AVAILABLE
5
O-ring Ø50x4
Määrä 2
--
Vastuuvapauslauseke
Sleipner myöntää takuun vain toimitetuille alkuperäisille varaosille. Vastuu varaosien asennuksesta on yksin asentajalla. Älä yritä asentaa varaosia, ellet ole pätevä. Jos varaosa asennetaan väärin, Sliepner Group ei vastaa mistään vahingoista.
Asiakirjassa annetut tiedot olivat oikeita sen julkaisuhetkellä. Sleipner Group ei kuitenkaan voi ottaa vastuuta mahdollisista epätarkkuuksista tai puutteista. Jatkuvat tuoteparannukset voivat muuttaa tuotespesifikaatioita ilman ennakkoilmoitusta. Näin olleen Sleipner Group ei voi ottaa vastuuta tuotteen ja asiakirjan välistä mahdollisia eroista.
-
